Obrábění Delrin (POM): Inženýrský průvodce k přísným tolerancím a rovinnosti 0,05 mm

Delrin, vědecky označovaný jako Polyoxymethylen (POM), je ve strojírenství výrazně specifikován pro svou vysokou pevnost v tahu, nízký koeficient tření a trvalou odolnost proti opotřebení. Nákup vysoce přesných{1}}komponent POM však často odhaluje konkrétní výrobní selhání: deformaci po-obrábění.

Kupující vyžadují těsnéTolerance obrábění Delrin, předvídatelnéStabilita rozměrů POMa přesné geometrické profily pro mechanické aplikace jakoobrábění plastových ozubených kol. Přesto převažující výsledek zdokumentovaný napříč inženýrskými komunitami zahrnuje díly, které se bezchybně měříSouřadnicový měřicí stroj (CMM)při upnutí se pouze deformuje do zakřivené geometrie v přesném okamžiku uvolnění svěráku.

Toto rozměrové zkreslení pochází z neuvolněného vnitřního pnutí materiálu a nesprávného tepelného řízení během fáze CNC. Xiamen Dazao Machinery, fungující podle norem ISO9001:2015 a IATF16949:2016, zpracovává ročně více než 150 tun technických plastů. Tento inženýrský stručný analyzuje mechanické příčiny deformace POM a podrobně popisuje specifické tovární kontroly potřebné k zajištění tolerancí ±0,01 mm a rovinnosti pod 0,05 mm pro globální aplikace OEM.

Termodynamika rozměrové stability POM v CNC obrábění

Vysoká krystalinita poskytuje POM jeho mechanickou tuhost, ale současně zavádí vysoký koeficient lineární tepelné roztažnosti (CLTE). Při frézování nebo soustružení vytváří tření nástroje teplo. Pokud se toto teplo pohltí do polymerového obrobku, místo aby se evakuovalo s třískami, dojde k okamžité lokalizované tepelné expanzi.

Základní parametry vřetena a posuvu

Pro zajištění přesné stability rozměrů POM musí strategie obrábění upřednostňovat rychlý odvod tepla.

· Geometrie nástroje:Používejte vysoce leštěné stopkové frézy z tvrdokovu s jednou -břitou nebo O- drážkou. Kladný úhel čela a geometrie s vysokým smykem zabraňují rozmazání polymeru.

· Rychlosti a posuvy:Vysoké otáčky vřetena (10 000 až 18 000 ot./min) v kombinaci s agresivními rychlostmi posuvu (2 000 až 4 000 mm/min). Nízké rychlosti posuvu způsobují tření drážky o plast a vtlačování tepelné energie do substrátu.

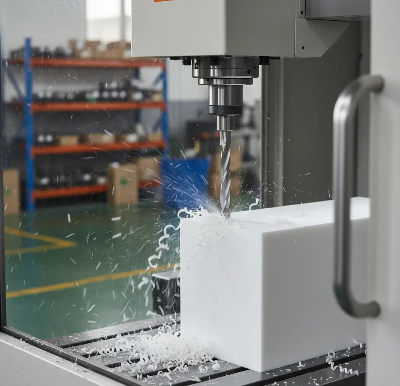

· Strategie chladicí kapaliny:Základem pro zamezení pohlcování vlhkosti jsou vysokotlaké- pistole se studeným vzduchem. Vodou-rozpustné syntetické chladicí kapaliny jsou vyhrazeny výhradně pro vrtání hlubokých děr-k propláchnutí třísek a stabilizaci teploty jádra.

· Upínání:Přílišné-upínání způsobuje mechanické namáhání. Měkké hliníkové čelisti v kombinaci se svěráky-s omezeným kroutícím momentem jsou povinné. Komprese POM během a5osé CNC frézovánícyklus zaručuje rozměrovou poruchu při uvolnění.

Průhyb materiálu: POM vs. hliník 6061-T6

3 pokročilé strategie pro řízení tolerancí obrábění Delrin

Standardní strojírny zpracovávají POM pomocí-paradigmat řezání kovů. Tato základní chyba generuje 30% až 50% míru zamítnutí u složitých geometrií. Dosažení plochých, stabilních dílů vyžaduje zásahy na metalurgické a logistické úrovni.

Přerušované obrábění pro asymetrické žíhání

Standardní postup závisí na nákupu před-žíhaných extrudovaných polotovarů POM. To je konstrukčně nedostatečné pro vysoce asymetrické konstrukce. Pokud CAD model vyžaduje a60% úběr materiáluna jedné straně, zatímco protilehlá plocha zůstává pevná, rovnováha vnitřního napětí polotovaru je trvale narušena.

Dazao Machinery implementuje Interrupted Machining Protocol pro tenkostěnné nebo silně zapouzdřené součásti POM. Materiál je nahrubo opracován-, zanechává a+0.5mm radiální a axiální přídavek. Díl je poté odpojen-a podroben sekundárnímu cyklu odlehčení tepelného pnutí v konvekční peci-udržované při 140 stupních po dobu jedné hodiny na 10 mm tloušťky stěny, po čemž následuje zpomalení chlazení o 5 stupňů za hodinu. Teprve po tomto umělém procesu stárnutí se provede finální úprava. Tento protokol uzamkne níže uvedenou odchylku rovinnosti0,05 mm na 100 mm.

Rizika tepelné expanze námořní dopravy

Mezi výrobní inspekční místností a montážní linkou klienta existuje vážný technický slepý úhel. Zpráva CMM generovaná při přísně kontrolovaných 20 stupních v Xiamenu je matematicky irelevantní, pokud jsou díly vystaveny prostředí 60° přepravního kontejneru nad Tichým oceánem.

Díky extrémnímu CLTE POM se součást o délce 500 mm rozšíří o téměř 2,0 mm při přechodu z 20 stupňů na 60 stupňů. Po návratu do okolního prostředí s teplotou 20 stupňů v Severní Americe nebo Evropě hystereze často zabraňuje tomu, aby se polymer vrátil přesně do jeho původních mikrometrových rozměrů. Při těsném zaměřováníTolerance obrábění Delrin, inženýři Dazao vypočítají tranzitní tepelné zatížení během fáze DFM. Na výrobních výkresech specifikujeme asymetrická toleranční pásma a používáme tepelně-izolační exportní obaly k potlačení rozměrového tečení během extrémních tranzitních podnebí.

Zmírnění mikro-vibrací při obrábění plastových ozubených kol

Obrábění plastových ozubených kolpředstavuje zcela nezávislou fyzikální výzvu. Protože modul pružnosti POM je 22krát nižší než u oceli, podléhají zuby ozubení mikroskopickému vychýlení pod tlakem odvalovacího nebo frézovacího nástroje.

Toto vychýlení generuje vysoko-mikro-chvění. I když je toto chvění při výrobě opticky neviditelné, zhoršuje kvalitu evolventního povrchuRa 1.6, které přímo generují vysoký provozní hluk a zrychlené opotřebení kořene mechanických pohonů. Dazao to řeší pomocí konformního držení.

Vyvíjíme vlastní 3D-vytištěné přípravky pro tlumení vibrací-, které zapouzdřují celý polotovar ozubeného kola a podporují každý jednotlivý profil zubu během řezu. Vstupní vektory dráhy nástroje jsou současně modifikovány tak, aby využívaly strategie trochoidního frézování, minimalizovaly radiální záběr a neutralizovaly rezonanční frekvence, které ničí povrchové úpravy plastových ozubených kol.

Případová studie: Eliminace 40% zmetkovitosti u lékařských dílů POM

Pozadí projektu:Severoamerický výrobce lékařské automatizace požadoval velkou vnitřní desku šasi POM-C (450 mm x 320 mm x 12 mm) pro systém pro manipulaci s diagnostickými kapalinami. Požadavek rovinnosti byl stanoven na0,15 mmaby byla zaručena těsnost-komprese O-kroužku. Jejich místní dodavatel zaznamenal 40% zmetkovitost a dodal plechy, které se prohnuly až o 1,2 mm do 48 hodin od obrábění.

Technický zásah:
Technický tým společnosti Dazao provedl analýzu hlavní příčiny a identifikoval dvě mechanické poruchy v procesu předchozího dodavatele: nadměrný mechanický tlak svěráku a vysoký přenos tepla ze standardních fréz s více břitovým povlakem.

Řešení provedeno:

· Upínání:Nahrazeny standardní 6palcové mechanické svěráky systémem vakuového sklíčidla na míru, vyvíjejícím rovnoměrný přídržný tlak směrem dolů (80 kPa) bez bočního stlačení.

· Nástroje:Přešel na nepovlakované, zrcadlově leštěné-jednobřité{1}}karbidové frézy, které zvyšují rychlost posuvu o 45 % a okamžitě uvolňují teplo proudem třísek.

· Proces:Implementován protokol přerušovaného obrábění, který umožňuje 24 hodin klidu mezi hrubovacími a dokončovacími operacemi, aby se materiál mohl zkroutit před konečným rozměrovým rozměrem.

Konečný výsledek:Výrobní dávka byla dodána s maximální odchylkou rovinnosti0,08 mm, bezpečně překračující požadavky OEM. Optimalizované rychlosti posuvu zkrátily celkovou dobu cyklu stroje o 14 %, pohltily kapitálové náklady na vlastní vakuový přípravek a snížily jednotkovou cenu pro tým nákupu.

Audit kvality: Prověření vašeho dodavatele CNC obrábění plastů

Obstarávání komponent POM striktně na základě nejnižší počáteční nabídky matematicky zaručuje selhání montážní linky. Použijte tyto tři otázky technického auditu k ověření vašeho dodavatele CNC obrábění:

1.Jak zacházíte se zbytkovým napětím při odebírání více než 50 % objemu materiálu z jedné strany?(Kritérium vyhovění: Dodavatel specifikuje přerušené obrábění a sekundární tepelné žíhání).

2.Jaká metoda upnutí je určena pro tuto tenkou desku POM?(Kritérium vyhovění: Vakuová sklíčidla, měkké čelisti nebo vlastní přípravky s přesnými specifikacemi krouticího momentu. Odmítněte dodavatele uvádějící standardní mechanické svěráky).

3.Jak se počítá tepelná roztažnost pro mezinárodní tranzit?(Kritérium úspěšnosti: Implementace teplotně -řízeného prostředí CMM a tepelně-stabilizované exportní balení).

Přesné obrábění plastů je aplikovaná termodynamika a věda o polymerech. Stanovení geometrické stability vyžaduje technický výpočet od počátečního souboru CAD až po prostředí přepravního kontejneru.
